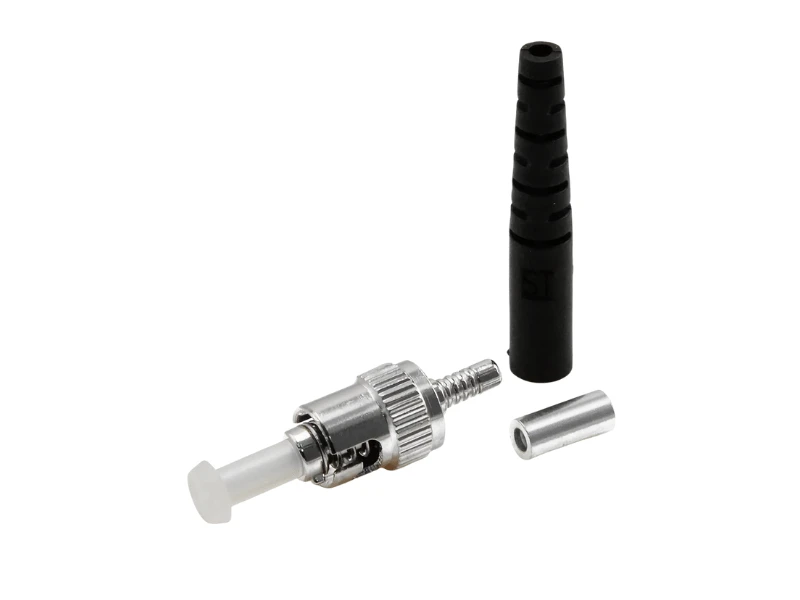

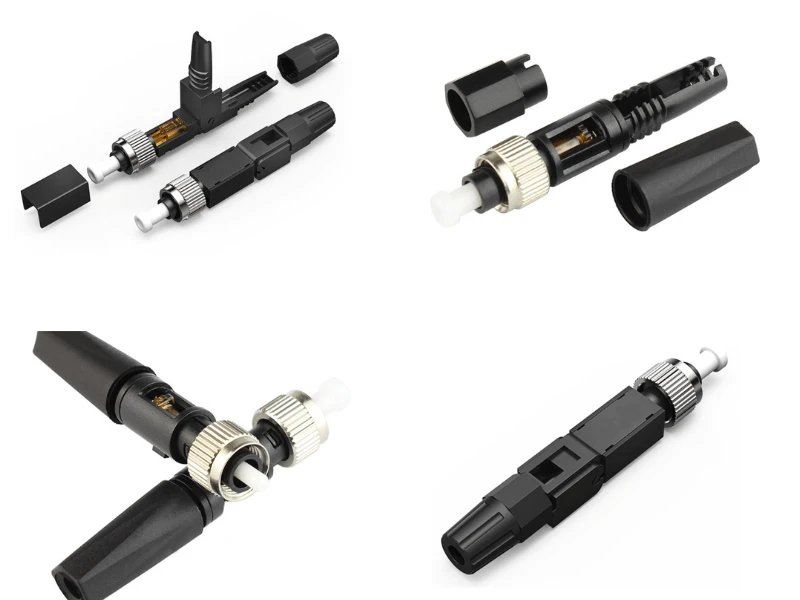

Glasvezelconnectoren

Geschikte scenario's:

Laserverwerking, medische apparatuur, wetenschappelijke instrumenten, DWDM-systemen

Kernfuncties:

Speciale optische coatings geoptimaliseerd voor specifieke golflengten

High-power connectors (>1W) vereisen een speciale-gezichtsbehandeling

Ultra-laag invoegverlies (<0.15dB) and extremely high return loss (>65dB)

Prijspositionering:

Hoog-end niveau, varieert sterk afhankelijk van de aanpassing

Typische voorbeelden:

Uitgebreide straalconnectoren, PM-connectoren (polarisatiebehoud).

Waarom het belangrijk is:

Het verliesbudget voor linkinvoeging bepaalt rechtstreeks de transmissieafstand en signaalkwaliteit. Toepassingen onder 10G zijn redelijk tolerant; 25G/40G en hoger zijn extreem gevoelig voor invoegverlies.

Hoe te bepalen:

If your link loss budget is generous (>3dB marge) → Economy-connectoren werken prima

Als je lange-afstanden of hoge-snelheden aflegt (groter dan of gelijk aan 25G) → Moet je het type met laag-verlies gebruiken

Indien onzeker → Bereken eerst het linkbudget: Zendvermogen - Ontvangergevoeligheid - Vezelverzwakking - Overige verliezen=Resterende marge voor connectoren

Veelgemaakte fout: alleen kijken naar de specificaties van individuele connectoren en vergeten dat de hele link meerdere verbindingspunten heeft. Een datacenterkanaal kan vier tot zes connectorparen hebben; elke toevoeging van 0,1 dB resulteert in een verschil van 0,6 dB.

Waarom het belangrijk is:

Dit gaat niet over prestaties - het gaat over compatibiliteit. Single{2}}mode en multimode hebben verschillende kerndiameters (9μm versus 50/62,5μm), waardoor verschillende uitlijningsprecisie van de connector vereist is.

Hoe te bepalen:

Transmissie afstand<300m, speed ≤10G → Multimode sufficient, lower cost

Transmission distance >500 miljoen, of mogelijke toekomstige upgrade naar 25G+ → Moet enkele- modus gebruiken

Wat is uw bestaande systeem → Blijf consistent, meng niet

Veelgemaakte fout: denken dat de enkele-modus beter presteert, dus gebruik deze overal. Multimode biedt betere kosten-prestaties voor toepassingen met een kort- bereik, en lichtbronnen zijn ook goedkoper. Bovendien kunnen multimode-vezels van 62,5 μm en 50 μm niet met elkaar worden verbonden - het inbrengverlies zal verschrikkelijk zijn.

Waarom het belangrijk is:

Dit heeft rechtstreeks invloed op de specificaties voor retourverlies, die van cruciaal belang zijn voor analoge signalen, hoge- digitale signalen en bepaalde golflengteverdelingssystemen.

Hoe te bepalen:

Datacenters, bedrijfsnetwerken → UPC voldoende (-50dB retourverlies)

Telecomnetwerken, PON-systemen, lange-afstand → Moet APC gebruiken (-60dB)

CATV, analoge transmissie → APC is verplicht

Onzeker → Vraag de leverancier van de apparatuur, controleer wat het type interface aan de apparatuur-zijde is

Veelgemaakte fout: denken dat APC beter presteert, dus gebruik het overal. Ten eerste is het duur. Ten tweede, als de paringszijde UPC is, veroorzaakt het forceren van APC een groter invoegverlies en reflectie. APC en UPC zijn incompatibel - dit is een harde regel.

Waarom het belangrijk is:

Datacenters kunnen tientallen patchkabels per jaar verplaatsen; testapparatuur wordt meerdere keren per dag aangesloten/losgekoppeld. Een connectorfout gaat niet alleen over het vervangen van een connector - het vereist opnieuw testen en documentatie, en heeft mogelijk gevolgen voor de hele link.

Hoe te bepalen:

Vaste verbindingen, zelden verplaatst → Standaardlevensduur van 500 cycli voldoende

Frequente vervanging van patchkabels (datacenters, testomgevingen) → Overweeg een hoog-duurzaamheidstype (1000+ cycli)

Extreem frequente paring → Kijk of je kunt overstappen op MPO of modulaire oplossingen

Zware omgevingen → Industriële-kwaliteit connectoren met versterkte mechanische sterkte en afdichting

Veelgemaakte fout: denken aan 500 cycli is veel. In werkelijkheid kunnen testomgevingen een poort 50 keer per week aansluiten/loskoppelen - waarbij de levensduurlimiet binnen één jaar wordt bereikt.

Waarom het belangrijk is:

In datacenters en toepassingen met hoge{0}}dichtheid is fysieke ruimte een lastige beperking. Hoeveel poorten er in 1U passen, heeft een directe invloed op het rackgebruik.

Hoe te bepalen:

Aantal poorten<48/U → LC duplex connector standard solution

Voor het aantal poorten is een parallelle oplossing van 96-144/U → MPO/MTP nodig

Flexibiliteit op het gebied van veldafsluiting nodig → voornamelijk LC, MPO als backbone

Grote toekomstige uitbreiding verwacht → Pre-MPO-backbone inrichten, gebruik MPO-voor-LC-modules

Veelgemaakte fout: in eerste instantie alle LC gebruiken om geld te besparen, vervolgens ontdekken dat er geen uitbreidingsruimte is en de bekabeling volledig opnieuw- moeten doen. MPO heeft hogere investeringen vooraf, maar lagere TCO in scenario's met hoge dichtheid.

Technische uitleg:

Vermogensverlies als het optische signaal door de connectorinterface gaat, gemeten in dB. De belangrijkste oorzaken zijn fouten in de uitlijning van de vezelkern, de kwaliteit van het eind-vlak en Fresnel-reflectie.

Praktische waarde:

Het invoegverlies op elk verbindingspunt stapelt zich op, waardoor het linkbudget direct wordt opgeslokt

Toepassingen onder 10G zijn niet gevoelig voor een verschil van 0,2 dB versus 0,5 dB

25G/40G en hoger: een verschil van 0,1 dB kan de BER verergeren van 10^-12 naar 10^-9

Is het nodig:

Kort-bereik, lage- snelheid:<0.5dB works

Groot-bereik, hoge-snelheid: dat moet zo zijn<0.3dB, preferably <0.25dB

Testapparatuur, precisietoepassingen: Doel<0.15dB

Kostenimpact:

Als u van 0,5 dB naar 0,2 dB gaat, stijgen de kosten met 20-30%; van 0,2 dB tot 0,15 dB voegt nog eens 40-50% toe. Voornamelijk polijstproces en kwaliteitscontrolekosten.

Technische uitleg:

Verhouding van gereflecteerd optisch vermogen terug naar bron versus invallend vermogen, gemeten in dB - hogere getallen zijn beter (negatief teken duidt op verlies). PC-uiteinde-gezicht: -40dB, UPC: -50dB, APC: -60dB.

Praktische waarde:

Beïnvloedt de laserstabiliteit; gereflecteerd licht interfereert met de werking van de laser

Analoge signaaloverdracht (CATV) extreem gevoelig voor retourverlies

Digitale signalen met hoge-snelheid (groter dan of gelijk aan 25G) ondervinden ook inter-symboolinterferentie door reflecties

In DWDM-systemen zorgen reflecties voor overspraak

Is het nodig:

Digitale signalen, kort-bereik: -50 dB voldoende (UPC)

Lange-afstand, PON, analoge signalen: moet -60 dB hebben (APC)

DWDM, coherente optische systemen: -65dB of hoger

Kostenimpact:

Van UPC naar APC verandert het polijstproces van bolvormig naar een hoek van 8 graden, de opbrengst daalt en de kosten stijgen met 30-50%.

Technische uitleg:

PC (fysiek contact): bolvormig polijsten, fysiek eind-gezichtscontact

UPC (Ultra Physical Contact): verfijnder bolvormig polijstmiddel, strakker contact

APC (Angled Physical Contact): 8 graden gepolijst, gereflecteerd licht afgebogen van de vezelkern

Praktische waarde:

PC: Oude standaard, nu feitelijk achterhaald

UPC: mainstream datacenter, goede kosten-prestaties

APC: Telecomnetwerkstandaard, uitstekende rendementsverliesspecificaties

Is het nodig:

Kies op basis van toepassing, niet mengen. APC koppelt alleen met APC, UPC alleen met UPC/PC.

Kostenimpact:

Polijstcomplexiteit: PC < UPC < APC, waarbij de kosten stapsgewijs stijgen.

Technische uitleg:

Aantal paringscycli dat een connector kan weerstaan. Standaard is 500 cycli, high{2}}kan oplopen tot 1000+. Storingsmodi omvatten doorgaans slijtage van keramische ferrules, veermoeheid en falen van de behuizingsvergrendeling.

Praktische waarde:

Vaste verbindingen: Eén of twee keer per jaar verplaatst, 500 cycli duren 20 jaar

Frequente patching: datacenteractiviteiten kunnen 50-100 keer per jaar worden verplaatst, levensduur 5-10 jaar

Hoog-paring: testapparatuur, meerdere keren per dag, bereikt de levenslimiet binnen 2-3 jaar

Is het nodig:

Afhankelijk van de gebruiksfrequentie; standaard 500 cycli voldoende voor de meeste toepassingen

Testomgevingen, vaak-gewijzigde datacenters beschouwen het hoge-duurzaamheidstype

Ultra-hoogfrequente paringsscenario's overwegen in plaats daarvan modulaire oplossingen

Kostenimpact:

Connectoren met hoge-duurzaamheid maken gebruik van betere keramische materialen (zirkoniumoxide) en versterkte veren, waardoor de kosten met 15-25% stijgen.

Precisie keramische ferrule: Diametertolerantie van ±0,5 μm tot ± 0,1 μm, elke verdubbeling van de precisie verhoogt de kosten met 30-50%

Einde-Gezichtspolijstproces: PC → UPC → APC, elk niveau verlengt de polijsttijd en verlaagt de opbrengst

Materiaal uitlijningshuls: Fosforbrons (economy) versus keramiek (high{0}}end), keramiek kost 50% meer maar 3x betere duurzaamheid

Behuizings- en veermaterialen: Normaal roestvrij staal versus speciale legeringen beïnvloeden de corrosieweerstand en mechanische prestaties

Staartkabel en laarzen: standaardbescherming versus versterkt versus gepantserd, 2-4x prijsverschil

Adapters/flenzen: standaard versus type met laag-verlies, 20-30% premie

Installatieaccessoires: schoonmaakgereedschap,-gezichtsbeschermingskappen, etiketmaterialen

Testen en acceptatie: Als 100% testen met rapporten vereist is, komen er 15-20% kosten bij

Systeemupgrades vanwege overmatig invoegverlies: Mogelijk zijn betere optische modules of extra versterkers nodig

Kosten voor vervanging bij defecten: kosten voor service op locatie, verliezen door downtime, opnieuw testen

Herwerking van incompatibiliteit: het kopen van een verkeerd type (APC/UPC-mix) vereist batchvervanging

Afdichtingsfout: Bij buitentoepassingen kan het binnendringen van water op één aansluitpunt de hele verbinding beïnvloeden

ISO 9001: Kwaliteitsmanagementsysteem

IEC 61754: Connectorinterfacenormen

Telcordia GR-326: Algemene vereisten voor optische connectoren

RoHS-compatibel: Milieunormen

Insteekverlies: conform IEC 61300-3-4

Retourverlies: conform IEC 61300-3-6

Duurzaamheid: conform IEC 61300-2-2

Milieu: Volgens relevante IEC 61300-2-serie

Telecomstandaarden: ITU-T-aanbevelingen

Datacenter: TIA-942-compatibel

Industrieel: robuuste normen IEC 61753-1
