10G thuisglasvezelnetwerk: wat te kopen en hoe in te stellen

Een 10G-thuisglasvezelnetwerk is een van de handigste upgrades voor iedereen die dagelijks grote bestanden verplaatst, een NAS gebruikt, video met hoge- resolutie bewerkt, een thuislab exploiteert of een toekomst-klaar bekabelde backbone tussen kamers wil. Het is ook een van de gemakkelijkste projecten om te veel geld aan uit te geven, omdat de meeste huizen niet elk apparaat nodig hebben om op 10G te werken.

Het korte antwoord: u heeft alleen een 10G SFP+ switch, een router of firewall met ten minste één 10G-poort, SFP+ transceivers, LC duplex glasvezelpatchkabels en 10G NIC's nodig op de apparaten die daadwerkelijk zwaar lokaal verkeer genereren -, meestal uw NAS, werkstation of server. Al het andere kan op 2,5G, 1G of Wi-Fi blijven.

In deze handleiding wordt uitgelegd hoe u een 10G-glasvezelnetwerk voor thuis kunt plannen, kiezen, installeren en testen zonder van uw huis een data-centrum--project te maken.

Wat u nodig heeft voor een 10G glasvezelnetwerk thuis

Voor de meeste huizen omvat een praktische 10G-glasvezelinstallatie het volgende:

• Een 10G SFP+ switch als kernswitch
• Een router of firewall met minimaal één 10G WAN- of LAN-poort
• SFP+ optische transceivers (SR of LR) voor elke glasvezelverbinding
• LC duplex glasvezel patchkabelsafgestemd op het type zendontvanger
• 10G NIC's voor apparaten met hoge- bandbreedte (NAS, werkstation, server, bewerkings-pc)
• Een PoE- of multi{0}}gig-switch voor Wi-Fi-toegangspunten, camera's en smarthome-apparaten
• VLAN--compatibele hardware als u werk, IoT, camera's en gastenverkeer wilt scheiden

Een goed 10G-ontwerp is bijna nooit 'overal 10G'. Het is een netwerk met gemengde-snelheden: 10G voor de backbone en de zware apparaten, 2,5G of 5G voor toegangspunten en moderne desktops, 1G voor gewone bekabelde apparaten, en Wi-Fi voor telefoons en tablets.


10G LAN versus 10G internet: wat is het verschil?

Een 10G-thuisnetwerk is niet hetzelfde als een 10G-internetabonnement. Als uw ISP 1 Gbps aan de deur levert, zorgt een 10G LAN er niet voor dat websites op 10 Gbps laden. Wat het verandert, is het verkeerbinnenthuis -, bijvoorbeeld door een projectbestand van 200 GB van uw NAS naar uw bewerkings-pc te kopiëren, een Time Machine-back-up te herstellen of toegang te krijgen tot een homelab-VM.

Dit onderscheid is van belang omdat de meeste 10G-upgrades eerst intern vruchten afwerpen. Veel huizen profiteren van 10G tussen twee of drie apparaten lang voordat hun internetabonnement ook maar iets in de buurt van 10G bereikt.

Heb je thuis echt 10G nodig?

Voordat u iets koopt, moet u vaststellen welk knelpunt u daadwerkelijk wilt verwijderen.. 10G is de investering waard als u regelmatig:

• Breng grote bestanden over tussen apparaten (fotobibliotheken, onbewerkte video, VM-afbeeldingen, back-ups)
• Gebruik een NAS als actieve werkopslag in plaats van alleen als back-updoel
• Bewerk 4K- of 8K-beeldmateriaal rechtstreeks vanaf de gedeelde opslag
• Voer meerdere virtuele machines uit of host zelf-services
• Bedien twee of meer krachtige werkstations-
• Een betrouwbare bekabelde backbone nodig tussen een netwerkkast, kantoor en vrijstaande studio

Als het grootste deel van uw verkeer bestaat uit surfen op het internet, streamen, gamen, cloudopslag en Wi--apparaten, heeft u waarschijnlijk nog geen 10G nodig. Een 2,5G- of 5G-upgrade levert vaak meer waarde op voor minder geld, omdat deze vaak op bestaande Cat5e/Cat6-bekabeling kan draaien. De IEEE 802.3bz-standaard (ontwikkeld naast deEthernet-alliantie's NBASE-T work) ondersteunt 2,5 Gbps en 5 Gbps via geïnstalleerde Cat5e en Cat6 tot een afstand van 100 meter, waardoor dit voor de meeste huishoudens het -upgradepad met lagere verstoringen is.

10G glasvezel versus Cat6A versus 2,5G/5G Ethernet: wat is het beste voor thuisgebruik?

Het kiezen van het bekabelingspad is de meest consequente beslissing in dit project, omdat het bepaalt welke hardware u later kunt gebruiken.

Voor een diepere vergelijking van koper- en SFP+-paden, dit10GBASE-T- en SFP+-vergelijkingsgidsis een nuttige volgende stap, vooral als je nog twijfelt tussen een RJ45-switch en een SFP+-switch.

In de praktijk combineert het slimste huisontwerp dit allemaal: glasvezel voor de backbone, DAC voor korte rackverbindingen, 2,5G/5G voor toegangspunten en desktops, en 1G of Wi-Fi voor al het andere.


Controlelijst voor 10G glasvezelnetwerkapparatuur voor thuisgebruik

1. Router of firewall

De router verbindt uw huis met internet en verzorgt (meestal) de inter-VLAN-routering. U heeft alleen een 10G-router nodig als uw internetabonnement, firewall-doorvoer of VLAN-routering dit daadwerkelijk vereist. Als uw internet 1 Gbps is, hoeft de router niet elke interne 10G-overdracht te pushen - lokale NAS-naar-PC-verkeer blijft op de switch.

Handige functies om te controleren: ten minste één 10G WAN- of LAN-poort, VLAN-ondersteuning, hardware-versnelde firewall-doorvoer die overeenkomt met de snelheid van uw ISP, en redelijke VPN-prestaties als u op afstand werkt.

2. 10G SFP+ Switch (het belangrijkste onderdeel)

De switch is het hart van een 10G-thuisglasvezelnetwerk. In de meeste NAS-opstellingen thuis zijn de eerste bruikbare 10G-koppelingen NAS-naar-switch en werkstation-naar-switch - niet router-naar-elk-apparaat -, dus de switch is waar het geld thuishoort.

Wat te wegen:

• Aantal SFP+ poorten (4-poort is voldoende voor een NAS + werkstation; 8 poorten zijn geschikt voor een thuislab; 12+ voor backbones met meerdere kamers)
• Mix van SFP+- en RJ45-poorten als u een paar 10GBASE-T-apparaten heeft
• Werking zonder ventilator of stille werking als de schakelaar zich in de buurt van een bureau of slaapkamer bevindt
• Stroomverbruik (belangrijk voor modellen zonder ventilator en elektriciteitsrekeningen)
• VLAN, linkaggregatie en beheerinterface
• PoE alleen als u ook van plan bent om AP's of camera's vanuit dezelfde box van stroom te voorzien

Een gebruikelijk, betrouwbaar patroon is één stille SFP+ switch als kern en een aparte PoE-switch voor camera's, AP's en smart-home-apparatuur.

3. SFP+-zendontvangers

SFP+-modules kunnen worden aangesloten op SFP+-poorten en zetten elektrische signalen om in licht. De vier veel voorkomende typen die u zult zien zijn:

• 10GBASE-SR- kort bereik via multimode glasvezel
• 10GBASE-LR- groot bereik via single- glasvezel
• 10GBASE-T SFP+- koperen RJ45 in een SFP+-vormfactor
• DAC- schakel-naar-server in een rack

VolgensIEEE 802.3Ethernet-specificaties, 10GBASE-SR is ontworpen voor korte multimode-runs, doorgaans tot een paar honderd meter, en 10GBASE-LR ondersteunt tot 10 km via single- glasvezel. Gegevensbladen van leveranciers (Cisco, Arista, Intel, MikroTik) vermelden doorgaans 300 m op OM3 en 400 m op OM4 voor 10GBASE-SR, die beide ver buiten elke huisafstand liggen -, dus voor in-thuisverbindingen is uw echte zorg het matchen en niet het bereiken. Zie dit voor meer informatie over welke optiek op welke vezel pastsingle-mode versus multimode SFP-gids.

4. Vezelpatchkabels

De meeste 10G SFP+-koppelingen worden thuis gebruiktLC-duplexconnectoren. De realistische keuzes zijn:

• OM3- of OM4-multimodus- korte 10G-runs binnenshuis gecombineerd met SR-optiek
• OS2 enkele-modus- langere looptijden, toekomst-veilige gestructureerde bekabeling, gecombineerd met LR-optiek
• Gepantserde of robuuste patchkabels- overal waar de kabel wordt blootgesteld aan buigen, beknellen of schade door huisdieren
• Vooraf-beëindigde assemblages- eenvoudiger dan veldafsluiting voor de meeste huizen

Voor de multimode versus single{0}}mode-transactie-is de praktische richtlijn dat OM3/OM4 10G comfortabel kan vervoeren voor elke kamer-naar-kamer in een normaal huis, terwijlOS2 enkele-moduswordt pas interessant als je tussen gebouwen door rent, later een 25G/40G/100G-upgrade plant, of gestructureerde bekabeling installeert die je tien jaar lang niet meer wilt aanraken.

Voor installatie in-muur volgt u de lokale bouwvoorschriften en gebruikt u over het algemeen de juiste isolatiewaarde -plenum (CMP)voor lucht-ruimten,stijgleiding (CMR)voor tussen verdiepingen, enalgemeen gebruik (CM)elders. Als u het niet zeker weet, huur dan een gekwalificeerde laag-installateur in; de kosten van terugbellen zijn doorgaans lager dan de kosten van het later uit de muur trekken van een niet-geclassificeerde kabel.

5. 10G NIC's voor pc's, servers en NAS

Een 10G-switch zal geen enkel apparaat op zichzelf sneller maken. Het apparaat heeft ook een 10G-netwerkadapter nodig. Controleer het volgende voordat u een NIC koopt:

• Een beschikbaar PCIe-slot met voldoende rijstroken (de meeste 10G NIC's hebben PCIe x4 of x8 nodig)
• Driverondersteuning voor uw besturingssysteem (Intel X550/X710-chipsets worden breed ondersteund; sommige goedkope kaarten hebben zwakke driverondersteuning op macOS of BSD)
• SFP+ versus RJ45 - stem dit af op uw switch en kabelplan
• Warmte: 10GBASE-T-kaarten worden heet; zorg ervoor dat uw behuizing luchtstroom heeft
• Compatibiliteit met transceivers - sommige switches en NIC's accepteren elke gecodeerde SFP+, andere zijn gekoppeld aan modules van leveranciers

6. Wi-Fi-toegangspunten en PoE-switches

Telefoons en laptops blijven Wi-Fi gebruiken. Het 10G-glasvezelnetwerk is de bekabelde backboneachterhet draadloze netwerk. Moderne toegangspunten (Wi-Fi 6/6E/7) hebben doorgaans een 2,5G- of 5G-uplink - een 10G AP-uplink is zelden nuttig in een huis. Houd er rekening mee dat glasvezel zelf geen PoE ondersteunt, dus PoE-apparaten eindigen nog steeds op koper-Ethernet.

Hoe u glasvezelkabels en SFP+-modules kiest

Multimode versus Single-glasvezel

Multimode (OM3, OM4) gecombineerd met 10GBASE-SR is de standaard voor 10G-verbindingen binnenshuis - het is goedkoper, de optica is goedkoper en het bereik (honderden meters) is overdreven voor elke kamer-naar-. Enkele-modus (OS2) gecombineerd met 10GBASE-LR is zinvol voor meerdere- bouwreeksen, vrijstaande studio's of wanneer u wilt dat de kabelinstallatie langer meegaat dan uw huidige optica. Voor typische bereiknummers is ditOM1–OM5 multimode afstandsreferentieis een nuttige gezondheidscheck.

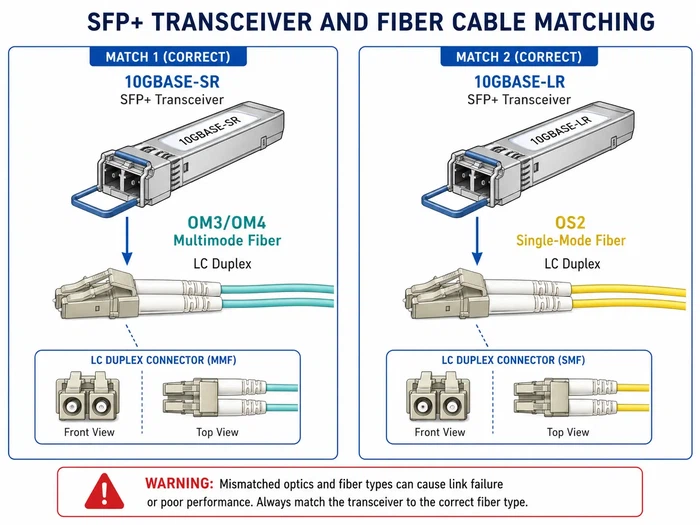

10GBASE-SR versus 10GBASE-LR: een eenvoudige regel

• 10GBASE-SR + OM3/OM4 multimode → korte indoorlinks
• 10GBASE-LR + OS2 single-mode → lange runs of single-infrastructuur

Combineer geen SR-optiek met single-{0}}mode glasvezel, of LR-optiek met multimode glasvezel, tenzij een leverancier de combinatie expliciet documenteert. De meest voorkomende aankoopfout bij 10G-thuisinstallaties is een mismatch tussen transceiver/glasvezel/connector - de link komt helemaal niet tot stand of werkt met een hoog aantal fouten.

DAC en AOC

Een DAC is een koperen twinaxkabel waaraan de SFP+-uiteinden- vooraf zijn bevestigd. Het is geweldig om over te schakelen-naar-server in een rack - goedkoop, eenvoudig, geen optica. Een AOC is hetzelfde idee, maar met optiek ingebouwd in beide uiteinden. AOC's zijn makkelijker dan losse optica + glasvezel kopen, maar de uiteinden zitten vast, waardoor ze niet in gestructureerde bekabeling passen.

Hoe u een 10G glasvezelnetwerk voor thuis bouwt

Stap 1: Breng uw apparaten in kaart

Maak een lijst. Markeer elk apparaat als 10G, 2.5G/5G, 1G of Wi-Fi. Typische 10G-kandidaten: NAS, hoofdwerkstation, thuisserver, bewerkings-pc, back-updoel. Typische niet-10G-apparaten: smart-tv's, consoles, printers, smarthome-hubs, camera's, telefoons, tablets. Deze enkele stap voorkomt de meeste "Ik heb te veel 10G-poorten gekocht"-fouten.

Stap 2: Kies een centrale netwerklocatie

Netwerkkast, bijkeuken, kantoorrek, kelder of mediakast - ergens met stroom, ventilatie en een pad voor kabels. Plaats geen door een ventilator-gekoelde schakelaars in slaapkamers, tenzij u heeft bevestigd dat het geluidsniveau acceptabel is.

Stap 3: Bepaal welke links 10G nodig hebben

Bouw een 10G-backbone, niet een 10G-alles. Een typische indeling:

• NAS → kernschakelaar: 10G
• Werkstation → kernschakelaar: 10G
• Server → kernschakelaar: 10G
• Router → kernswitch: 10G alleen als WAN- of inter-VLAN-routering dit vereist
• AP's → PoE-switch: 2,5G of 5G
• TV's, printers, slimme apparaten: 1G of Wi-Fi

Stap 4: Kies de bekabeling voor elke link

Bepaal voor elke lijn op uw kaart: glasvezel/DAC/AOC/koper, SR of LR, OM3/OM4 versus OS2, lengte, connector en beoordeling van de binnenmantel. Voor de grote meerderheid van thuiskantoren en NAS-opstellingen is de korte OM3/OM4 LC-duplex met SR SFP+ het juiste antwoord.

Stap 5: Installeer de hardware in deze volgorde

1. Router of firewall
2. Core 10G-schakelaar
3. PoE of toegangsschakelaar
4. NAS-, server- en werkstation-NIC's
5. SFP+-zendontvangers
6. Glasvezel patchkabels

Label beide uiteinden van elke glasvezelkabel. Dit klinkt triviaal. Het bespaart uren bij het oplossen van problemen. Voor het trekken en aankleden van vezels, ditinstallatiehandleiding voor glasvezelkabelsomvat buigradius, trekspanning en bescherming - de praktische fouten die een gloed-nieuwe run verpesten.

Stap 6: Configureer het netwerk

Begin minimaal: IP-adressering, DHCP, DNS, firewallregels, toegang tot switchbeheer, firmware-updates en beheerderswachtwoorden. Leg vervolgens een laag op de dingen die je echt nodig hebt.

VLAN's zijn de moeite waard zodra je IoT of camera's hebt die je niet volledig vertrouwt, of gasten op je wifi-Fi. NAS en werkstation bevinden zich thuis meestal in hetzelfde VLAN - door ze in afzonderlijke VLAN's te plaatsen, wordt lokaal 10G-verkeer via de router geforceerd, wat vaak het knelpunt wordt. Linkaggregatie helpt alleen als uw NAS multi-sessieverkeer ontvangt van verschillende clients; een enkel werkstation haalt geen 20 Gbps van een 2x10G LAG. Jumboframes (MTU 9000) helpen bepaalde NAS-werkbelastingen, maar alleen als elk apparaat op het pad deze ondersteunt en op dezelfde manier is geconfigureerd - een enkel niet-overeenkomend apparaat zal stilletjes frames verwijderen of fragmenteren.

Stap 7: Test snelheid en stabiliteit

Vertrouw de link niet voordat u deze hebt gemeten. Controleer de verbindingssnelheid op elke switchpoort, de temperatuur van de transceiver (de meeste beheerde switches maken dit via DDM zichtbaar), de fouttellers en de eind-tot-doorvoer.

Gebruikiperf3tussen twee bekabelde apparaten om de ruwe netwerkdoorvoer te meten, los van de schijfsnelheid. Een nuttig diagnostisch patroon:

• iperf3 toont ~9,4 Gbps eind-tot-einde → netwerk is in orde
• iperf3 is prima, maar het kopiëren van bestanden loopt vast bij 450 MB/s → knelpunt is opslag (HDD-array, enkele SSD-limieten, SMB-tuning, CPU)
• iperf3 zelf beperkt zich tot 2 of 5 Gbps → controleer het NIC-stuurprogramma, de automatische -switching-poort, de compatibiliteit van de transceiver en de polariteit van de kabel
• Link komt niet naar boven → controleer optiek versus vezeltype, LC-polariteit, schakel leveranciersslot op transceivers



Aanbevolen 10G-installatie per gebruikerstype

Voorbeeld van 10G-thuisglasvezelnetwerkindelingen

Voorbeeld 1: Eenvoudige NAS en werkstation

Het beste voor fotografen, video-editors en thuis-kantoorgebruikers. ISP-modem/ONT → router → 10G SFP+ switch. NAS op 10G, werkstation op 10G, AP op PoE-switch of router, al het andere op 1G of Wi-Fi. Dit is de goedkoopste configuratie die daadwerkelijk de doorslag geeft: werkstation-naar-NAS wordt dramatisch sneller, en verder verandert er niets.

Voorbeeld 2: Thuislab

Router/firewall met VLAN--ondersteuning → 10G SFP+ kernswitch. NAS, virtualisatiehost en hoofddesktop op 10G. Afzonderlijke VLAN's voor lab, thuis, IoT en gasten. PoE-switch hangt aan de kern van AP's en camera's. De focus ligt hier op segmentatie en snelle-opslagtoegang voor VM's.

Voorbeeld 3: Groot huis of huis met meerdere- zones

Centrale netwerkkast met router en core switch. Glasvezelbackbone (OM4 of OS2) naar kantoor, mediaruimte en vrijstaande studio. Toegangsschakelaar in elk afgelegen gebied. PoE-switch voor AP's en camera's. 10G verschijnt alleen daar waar hij zijn plaats verdient; al het andere komt samen op 1G of 2,5G.

Veelvoorkomende fouten die u moet vermijden

• Internetsnelheid verwarren met LAN-snelheid.10G LAN verbetert lokale overdrachten, niet uw 1 Gbps internet.
• 10G kopen voor elk apparaat.De meeste klanten kunnen er geen gebruik van maken. Concentreer 10G op NAS, werkstations, servers en de backbone.
• Niet-overeenkomende modules en vezels.SR met multimode, LR met enkele-modus. Controleer het connectortype (LC-duplex), polariteit en lengte voordat u bestelt.
• Geluid en hitte negeren.Sommige 10G-switches zijn ontworpen voor datacenters en klinken als één. Controleer de ventilatorcurven en TDP voordat u de schakelaar in de buurt van een werkruimte plaatst.
• Verwacht dat Wi- bekabelde 10G zal leveren.Wi-De Wi-Fi-prestaties zijn afhankelijk van de standaard, kanaalbreedte, signaalkwaliteit, clientmogelijkheden en AP-plaatsing -, maar een snel bekabelde backbone lost dit allemaal niet vanzelf op.
• Alleen testen met bestandskopie.De kopieersnelheid van bestanden- wordt beperkt door opslag, CPU, codering en SMB/NFS-overhead. Meet het netwerk met iperf3 en de opslag afzonderlijk.
• Het overslaan van kabelmantelbeoordelingen.Plenum, stijgleiding en algemene- doeleinden zijn niet uitwisselbaar, en inspecteurs controleren dit wel.

Laatste gedachten

Een 10G-thuisglasvezelnetwerk is de moeite waard om te bouwen als u echte lokale bandbreedte nodig heeft - NAS-workflows, mediaproductie, thuislabservers, snelle back-ups of een hoge-snelle bekabelde backbone tussen kamers. De beste opstelling is zelden de duurste; het is degene die 10G precies daar plaatst waar het een echt knelpunt wegneemt.

Begin met een apparaatoverzicht. Kies een stille, betrouwbare 10G SFP+ switch als kern. Zorg dat de transceivers en glasvezel zorgvuldig op elkaar aansluiten. Test elke link met iperf3 voordat u erop vertrouwt. Voor de meeste huizen is het ideale resultaat een hybride netwerk: 10G-glasvezel voor de backbone, 2,5G/5G voor toegangsapparaten en 1G of Wi-Fi voor al het andere.
