Gids voor actieve optische kabels: wat is een AOC-kabel en hoe u er een kiest|DIMIVEZEL

Nu datacenters steeds meer richting 100G, 400G en verder gaan, is de verbinding tussen twee poorten niet langer alleen maar een kabel - het is een ontwerpbeslissing die van invloed is op de dichtheid, de luchtstroom, het energiebudget en de onderhoudbaarheid op de lange- termijn. Voor verbindingen die verder reiken dan wat koper gemakkelijk aankan, maar niet de volledige modulariteit van afzonderlijke optica en glasvezel nodig hebben, blijkt een actieve optische kabel vaak het meest praktische antwoord.

Eenactieve optische kabel (AOC)is een in de fabriek-gemonteerde kabelassemblage die optische vezels als transmissiemedium gebruikt en aan beide uiteinden actieve optische transceivercomponenten integreert. Van buiten lijkt het op eenglasvezel patchsnoermet insteekbare connectoren; binnenin voert het een elektrische-naar-optische conversie uit aan de zendkant, draagt ​​het signaal over de glasvezel en converteert het weer naar elektrisch aan de ontvangstkant -, allemaal zonder dat er afzonderlijke optische zendontvangers nodig zijn.

Deze gids behandelt hoe AOC-kabels werken, waar ze passen in vergelijking met DAC-kabels en optische transceivers, welke snelheden en vormfactoren beschikbaar zijn, en hoe u de juiste AOC kiest en implementeert voor datacenter-, ondernemings-, HPC- en AI-netwerkomgevingen.

Hoe werkt een actieve optische kabel?

Wanneer een hostapparaat - een switch, server of netwerkadapter - gegevens verzendt, verlaat het signaal de poort als een elektrisch signaal. De AOC-connector aan de zendzijde bevat een laserdriver en een verticale-cavity oppervlak-emitterende laser (VCSEL) of andere optische bron die het elektrische signaal in licht omzet. Dat licht reist door multimode glasvezel in de kabelconstructie. Aan de ontvangstkant zet een fotodetector het licht terug in een elektrisch signaal en levert dit aan de hostpoort.

Dit ontwerp levert verschillende kenmerken op die AOC onderscheiden van passieve koperkabels:

• De externe interface is elektrisch - de kabel kan worden aangesloten op standaard SFP+, SFP28, QSFP+, QSFP28, QSFP-DD ofOSFP-poortennet als een DAC of een optische transceiver.
• Het interne pad is optisch, zodat de kabel afstanden kan bereiken die koper niet kan ondersteunen bij hoge datasnelheden - doorgaans tot 30 m, 50 m, 70 m of zelfs 100 m, afhankelijk van de snelheid en productspecificatie.
• De kabel haalt stroom uit de hostpoort omdat beide uiteinden actieve elektronica bevatten. Het stroomverbruik ligt doorgaans tussen 0,5 W en 3,5 W per uiteinde, afhankelijk van de snelheid en het ontwerp.
• De lengte en de connectoruiteinden zijn in de fabriek vastgezet. Als de kabel beschadigd is, de verkeerde lengte heeft of niet compatibel is, moet de gehele kabel worden vervangen.

Omdat het een insteekbare elektrische interface combineert met een optisch transmissiepad, wordt een AOC vaak omschreven als een middenweg tussen een DAC-kabel en een discrete optische transceiver gecombineerd met eenglasvezel patchkabel.

Actieve optische kabel versus DAC-kabel versus optische transceivers

De drie meest voorkomende opties voor hoge-snelheidspunt-naar-datacenterverbindingen zijn DAC-kabels (Direct Attach Copper), AOC-kabels en optische transceivers met afzonderlijke glasvezelpatchkabels. Elk past bij een andere reeks beperkingen.

Snelle beslissingsregel

Bij echte implementaties wordt het linktype meestal bepaald door de afstand en de omgeving, in plaats van door een enkele specificatie:

• 1–3 m, hetzelfde rek:Passieve DAC is doorgaans de eerste keuze - met de laagste kosten, geen stroom en de eenvoudigste implementatie. Kies in plaats daarvan alleen AOC als kabelbulk of EMI een specifiek probleem is.
• 3–7 m, aangrenzende rekken:Zowel actieve DAC als AOC kunnen werken. AOC wordt praktischer wanneer de stijfheid van koper het routeren in dichte kabelpaden bemoeilijkt.
• 7–100 m, kruis-rij of kruis-hal:AOC is meestal de beste optie-. Aparte optische transceivers metglasvezel patchkabelsverdient de voorkeur wanneer u patch-paneelflexibiliteit nodig heeft of wanneer de link veld-beëindigd moet zijn.
• Verder dan 100 m of gestructureerde bekabeling:Discrete transceivers gecombineerd metsingle-mode glasvezelofmultimode glasvezelzijn de standaard aanpak.

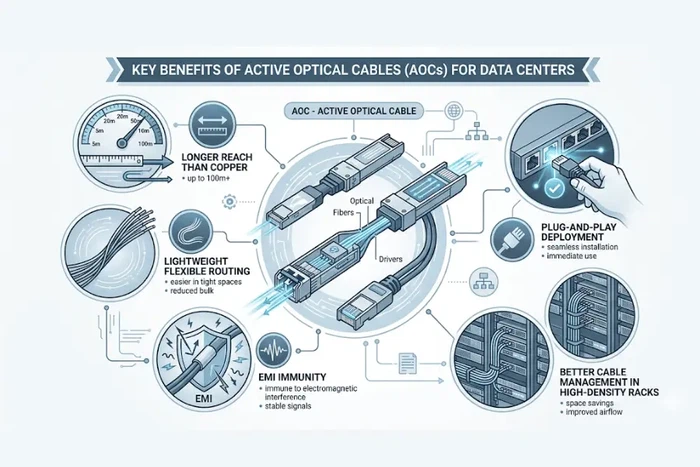

Belangrijkste voordelen van actieve optische kabels

Groter bereik dan koper

Koperen Twinax-kabels verliezen snel de signaalintegriteit bij hoge datasnelheden. Bij 25G is passieve DAC over het algemeen beperkt tot ongeveer 5 m; bij 100G en hoger daalt het praktische bereik verder. Omdat AOC-kabels intern via glasvezel verzenden, kunnen ze 10 m, 30 m, 50 m of langer ondersteunen, afhankelijk van het product - en overbruggen ze de kloof tussen koper en volledig gestructureerde glasvezel zonder de complexiteit van afzonderlijke optica toe te voegen.

Lichter gewicht en eenvoudiger routering

Een 100G QSFP28 DAC-kabel is merkbaar stijver en zwaarder dan een 100G QSFP28 AOC van dezelfde lengte. In racks met een hoge-dichtheid waar tientallen kabels van een boven-van- rackschakelaar naar servers eronder lopen, heeft het grote aantal kabels rechtstreeks invloed op de luchtstroom, het onderhoud en het risico van onbedoelde ontkoppeling tijdens onderhoud. AOC-kabels zijn dunner en buigzamer, wat het doorvoeren vereenvoudigthardware voor kabelbeheeren verticale kabelgoten.

Elektromagnetische interferentie-immuniteit

Omdat het signaalpad binnen een AOC optisch is, is de kabel immuun voor elektromagnetische interferentie - een betekenisvol voordeel in omgevingen vol stroomkabels, stroom- stroomrails en tientallen schakelende voedingen. Koperkabels kunnen daarentegen ruis opvangen die de verbindingskwaliteit verslechtert, vooral bij langere looptijden.

Plug-en-Play-implementatie

AOC-kabels worden als complete assemblages geleverd. Het is niet nodig om een ​​transceivermodule aan te passen aan een glasvezelpatchsnoer, het polijsttype te verifiëren of u zorgen te maken over vervuiling van de connector tijdens veldafsluiting. Voor teams die honderden links implementeren in een nieuwe rack--out, vermindert dit zowel de installatietijd als het aantal dingen dat fout kan gaan.

Beperkingen van AOC-kabels

Vaste lengte en niet-modulair ontwerp

Een AOC-kabel kan niet opnieuw- worden afgesloten of ingekort. Als de kabel te kort, te lang, beschadigd of gecodeerd is voor de verkeerde leverancier, moet de gehele kabel worden vervangen. Dit maakt nauwkeurige pre-metingen van essentieel belang. - Volg altijd het daadwerkelijke kabelpad (inclusief verticale afdalingen, horizontale trajecten, servicelussen en bochtafstanden) in plaats van de rechte- lijnafstand te schatten.

Hogere kosten dan DAC voor korte links

Voor in-rackverbindingen van minder dan 3 m is passieve DAC bijna altijd goedkoper en verbruikt deze geen stroom. AOC wordt alleen kosten-gerechtvaardigd als de link een groter bereik, een lager gewicht of EMI-immuniteit nodig heeft.

Compatibiliteit en leverancierscodering

AOC-kabels moeten worden herkend door het hostapparaat. Veel leveranciers wisselen - Cisco, Arista, Juniper, NVIDIA (Mellanox) - voeren controles op de codering van leveranciers uit. Een AOC die elektrisch en optisch correct is, kan nog steeds niet worden gekoppeld als de EEPROM-codering niet overeenkomt met de goedgekeurde lijst van het platform. Bevestig vóór aankoop de ondersteuning voor het specifieke switchmodel, de firmwareversie en de breakout-configuratie. Voor compatibele AOC-kabels van derden- kiest u een leverancier die de juiste EEPROM-codering, compatibiliteitstesten vóór verzending en technische ondersteuning levert.

Minder flexibel dan transceiver + glasvezel

Als uw omgeving gebruikmaakt van gestructureerde bekabeling met patchpanelen, of als u verwacht de verbindingsafstanden te wijzigen, optica te wisselen of verbindingen regelmatig opnieuw te-patchen, discreetoptische zendontvangersmet glasvezelpatchkabels bieden meer flexibiliteit op de lange- termijn dan AOC.

Veel voorkomende AOC-kabeltypen op snelheid

10G SFP+ AOC

SFP+ AOC-kabels ondersteunen 10 Gigabit Ethernet en worden gebruikt voor server-to-switch, switch-to-switch en opslagverbindingen. Typisch bereik is maximaal 100 meter. Hoewel 10G-implementaties volwassen zijn, blijft SFP+ AOC gebruikelijk in bedrijfsomgevingen die de toegangslinks- nog niet naar 25G hebben gemigreerd.

25G SFP28 AOC

SFP28 AOC-kabels dragen 25G Ethernet en hebben SFP+ grotendeels vervangen in moderne servertoegangsontwerpen voor datacenters, waarbij 25G per serverpoort aansluit bij leaf--spine-architecturen met 100G uplinks. Het bereik bedraagt ​​doorgaans maximaal 30 meter of meer. Het verschil begrijpen tussenSFP- en SFP+-vormfactorenhelpt bij het plannen van omgevingen met gemengde- snelheid.

40G QSFP+ AOC

QSFP+ AOC-kabels ondersteunen 40G Ethernet met behulp van vier 10G-lanes. Ze worden nog steeds aangetroffen in aggregatie- en uplink-rollen, hoewel veel netwerken zijn overgestapt van 40G naar 100G. QSFP+ AOC wordt ook gebruikt in 40G-tot-4×10G breakout-configuraties.

100G QSFP28 AOC

QSFP28 AOC is een van de meest gebruikte AOC-typen in moderne datacenters. Het draagt ​​100G Ethernet over vier 25G-banen en ondersteunt een bereik tot 30 meter of meer. Typische gebruiksscenario's zijn onder meer leaf-naar-spine switch-uplinks, opslaginfrastructuurverbindingen en-hoge prestatiecomputerclusters.

400G en 800G AOC

400G AOC-kabels gebruiken QSFP-DD- of OSFP-vormfactoren, terwijl 800G-opties opkomen op de volgende- platforms. Deze snelheden zijn vooral relevant in AI-trainingsclusters en grootschalige datacenters, waar de verbindingsdichtheid, het stroombudget per- poort en de thermische speelruimte kritische beperkingen zijn. Bij 400G en hoger moeten de vereisten voor forward error correction (FEC), het aantal rijstroken en de switch-ASIC-ondersteuning allemaal worden geverifieerd - een kabel die op het ene platform werkt, wordt mogelijk niet geïnitialiseerd op een ander platform zonder de juiste FEC-modus. DeQSFP-DD-vormfactorwordt gedefinieerd door de QSFP-DD Multi-Source Agreement (MSA), die mechanische, elektrische en thermische vereisten specificeert voor deze interfaces met hoge- dichtheid.

Breakout AOC-kabels

Een breakout-AOC-kabel splitst één poort met hoge-snelheid in meerdere verbindingen met lagere- snelheid. Veel voorkomende configuraties zijn onder meer:

• 40G QSFP+ tot 4×10G SFP+
• 100G QSFP28 tot 4×25G SFP28
• 400G QSFP-DD tot 4×100G QSFP28

Breakout AOC is handig wanneer een switch de poort-breakout-modus ondersteunt en het andere uiteinde verbinding maakt met servers of apparaten met interfaces met een lagere-snelheid. Controleer voordat u bestelt of het besturingssysteem van de switch de specifieke breakout-configuratie ondersteunt - sommige platforms vereisen expliciete CLI- of firmware- breakout-inschakeling. Zie dit voor op glasvezel-gebaseerde breakout-alternatievenMPO breakout-kabelgeleiderof leer er meer overMPO-kabeltypen.

Waar worden actieve optische kabels gebruikt?

Datacenter Top-van-Rack and Leaf-Spine-links

AOC-kabels zijn uitstekend geschikt voor de korte- tot middellange- verbindingen die het merendeel van de verbindingen binnen een datacenter vormen: server naar boven-van- rackswitch (doorgaans 3–10 m) en leaf switch naar ruggengraatschakelaar over aangrenzende racks (doorgaans 10–30 m). In deze rollen biedt AOC voldoende bereik zonder de kosten en complexiteit van discrete optica.

AI-trainingsclusters en HPC

AI GPU-clusters - gebouwd op platforms zoals NVIDIA InfiniBand of RoCE-fabrics - vereisen grote aantallen links met hoge- bandbreedte en lage- latentie. AOC-kabels verminderen het kabelvolume in omgevingen waar honderden of duizenden 100G-, 200G- of 400G-verbindingen samenkomen op een paar switches. Dat gezegd hebbende, maken AI-clusters ook intensief gebruik van DAC (voor zeer korte in-rack-GPU-om-koppelingen te wisselen) en discrete optica (voor langere inter-pod-verbindingen), dus AOC is eerder één van de vele tools dan een standaard.

Verbindingen met opslagweefsel

Opslagarrays, NVMe-of-doelen en SAN-switches bevinden zich vaak in speciale racks die verbinding maken met computerracks over afstanden waar koper onpraktisch wordt. AOC biedt een schone, lichtgewicht verbinding voor deze verbindingen.

Enterprise- en Campusapparatuurruimten

In bedrijfsswitchrooms kan AOC aggregatie-uplinks vereenvoudigen en cross{0}}connect-links maken waar gestructureerde bekabeling niet vereist is en snelle implementatie belangrijker is dan flexibiliteit op de lange- termijn voor herpatching-.

Hoe kiest u de juiste AOC-kabel?

Het selecteren van een AOC-kabel is een proces dat uit meerdere- stappen bestaat. In de praktijk wordt de compatibiliteit vaak gecontroleerd vóór de kabellengte, omdat een niet-ondersteunde kabel mogelijk niet wordt herkend, zelfs als de fysieke interface overeenkomt.

Stap 1: Identificeer de poortvormfactor

Controleer beide uiteinden van de link. Veel voorkomende vormfactoren zijn SFP+, SFP28, QSFP+, QSFP28, QSFP56, QSFP-DD en OSFP. Ga er niet vanuit dat een kabel alleen maar zal werken omdat hij fysiek past. - De vormfactor, snelheid en rijbaantoewijzing moeten allemaal op één lijn liggen. Begripsoorten connectorenhelpt fysieke mismatch te voorkomen.

Stap 2: Zorg dat de datasnelheid en de rijstrookconfiguratie op elkaar aansluiten

Kies een AOC die geschikt is voor de vereiste verbindingssnelheid. Voor breakout-links bevestigt u zowel de totale poortsnelheid als de breakout-configuratie per-baan (bijvoorbeeld 4×25G vanaf een 100G-poort, of 4×100G vanaf een 400G-poort).

Stap 3: Controleer de platformcompatibiliteit

Bevestig dat de AOC aan beide kanten wordt ondersteund op het specifieke switchmodel, NIC-model en firmwareversie. Controleer bij kabels van derden- of de codering van de EEPROM-leverancier overeenkomt met de goedgekeurde lijst van het hostapparaat. Veel leveranciers publiceren compatibiliteitsmatrices - raadpleeg deze voordat u een aankoop doet.

Stap 4: Meet het werkelijke kabelpad

Volg de echte route van haven tot haven, rekening houdend met verticale valpartijen, horizontale kabelgoten, servicelussen en minimale buigradius. Zorg voor wat speling -, maar niet zo veel dat overtollige kabel de luchtstroom blokkeert of het rack rommelig maakt. Voor richtlijnen over fysieke kabelgeleiding raadpleegt u deinstallatiehandleiding voor glasvezelkabels.

Stap 5: Evalueer het vermogen en de thermische impact

Elk AOC-uiteinde haalt stroom uit de hostpoort. In een switch met hoge{1}}dichtheid en 32 of 64 QSFP28-poorten kan het totale stroomverbruik van AOC-kabels aanzienlijk zijn. Controleer het TDP-budget (Thermal Design Power) van de switch en zorg voor voldoende luchtstroom - vooral bij achter-naar-voorgekoelde schakelaars, waar kabelopstoppingen op het voorpaneel rechtstreeks van invloed zijn op de koeling.

Stap 6: Plan voor FEC- en DOM-vereisten

Bij 100G en hoger vereisen verbindingen gewoonlijk voorwaartse foutcorrectie (FEC). Controleer of zowel de kabel als het hostapparaat hetzelfde FEC-type ondersteunen (bijvoorbeeld RS-FEC of FC-FEC). Als u de verbindingsstatus wilt controleren, controleer dan of de AOC Digital Optical Monitoring (DOM) of Digital Diagnostics Monitoring (DDM) ondersteunt. - Niet alle AOC-producten stellen metingen van optisch vermogen, temperatuur en biasstroom bloot.

Beste praktijken voor installatie en gebruik

AOC-kabels zijn in de meeste scenario's eenvoudiger te implementeren dan discrete optica, maar bevatten nog steeds vezels en actieve elektronica die zorg vereisen.

• Houd de stofkappen eroptot het moment van inbrengen. Vervuilde connectoren zijn een van de meest voorkomende oorzaken van verbindingsfouten in optische assemblages.
• Respecteer de minimale buigradius.Vezels in de kabel kunnen door scherpe bochten micro-scheurtjes ontwikkelen, wat leidt tot periodieke verliesverhogingen die moeilijk te diagnosticeren zijn.
• Ondersteun het kabelgewicht.Laat de kabel niet zonder ondersteuning aan de transceiverconnector hangen. Gebruik kabelarmen, klittenband-en-lusbanden of verticale kabelmanagers om het gewicht te verdelen. Juisthardware voor kabelbeheerbeschermt zowel de kabel als de poort.
• Label beide uiteinden vóór installatie,vooral voor breakout-AOC-kabels waarbij één poort uitwaaieren naar meerdere eindpunten.
• Test eerst een kleine batchbij grote implementaties. Controleer of de switch de kabel herkent, de link initialiseert op de verwachte snelheid, de FEC-tellers schoon zijn en de DOM-metingen (indien beschikbaar) binnen de specificatie vallen.

Problemen met veelvoorkomende AOC-koppelingen oplossen

Wanneer er geen AOC-koppeling tot stand komt of zich onregelmatig gedraagt, voer dan de volgende controles uit:

• Link niet actief:Controleer of de kabel aan beide uiteinden volledig in de poort zit. Controleer of de switch- of NIC-firmware de leverancierscodering van het AOC ondersteunt. Voer de "show interface transceiver" of een gelijkwaardige opdracht van het platform uit om te zien of het apparaat de kabel überhaupt herkent.
• Waarschuwing "Niet-ondersteunde transceiver":De EEPROM-codering komt niet overeen met de lijst met goedgekeurde leveranciers van het apparaat. Neem contact op met de kabelleverancier voor de juiste codering, of controleer of de schakelaar een commando heeft om de validatie van de transceiver te overschrijven (sommige platforms staan ​​dit toe, andere niet).
• Uitbraakstroken niet gedetecteerd:Controleer of port breakout is ingeschakeld in de switchconfiguratie. Sommige platforms vereisen een herstart of herladen van de configuratie na het wijzigen van de breakout-modus.
• Hoog foutenpercentage of CRC-fouten:Inspecteer beide connectoruiteinden op vervuiling of fysieke schade. Controleer of aan beide kanten over de juiste FEC-modus wordt onderhandeld. Controleer op overtredingen van de buigradius langs het kabelpad.
• Intermitterende linkflappen:Vermoedelijke connectorvervuiling, kabelspanning bij de poort of thermische problemen (oververhitting van transceivers kan periodieke uitschakelingen veroorzaken). Controleer de DOM-temperatuurmetingen, indien beschikbaar.

Veelvoorkomende fouten die u moet vermijden

AOC gebruiken voor elke link, ongeacht de afstand.

Voor dezelfde-rekverbindingen van minder dan 3 m is passieve DAC doorgaans goedkoper, verbruikt deze geen stroom en presteert identiek. Reserveer AOC voor verbindingen waar koperbereik, kabelgewicht of EMI een echte beperking vormen.

Breakout AOC bestellen zonder de overstapondersteuning te bevestigen.

Een breakout-kabel is nutteloos als de switchpoort de vereiste breakout-modus niet ondersteunt. Controleer altijd de configuratie - en controleer of opnieuw opstarten nodig is om deze te activeren - voordat de kabel wordt verzonden.

Schatting van de kabellengte aan de hand van de rechte-lijnafstand.

Het daadwerkelijke kabelpad door verticale kabelmanagers, bovenliggende kabelgoten en onder-vloergeleiding is vaak 30-50 procent langer dan de-zichtlijn-tussen poorten. Meet het echte pad en voeg een bescheiden servicelus toe.

Compatibiliteit met leveranciers negeren.

Compatibiliteitsproblemen zijn de meest voorkomende oorzaak van vertragingen bij de implementatie van AOC. Controleer de compatibiliteitsmatrix van de leverancier, test voordat u bulkbestellingen plaatst en werk samen met een leverancier die platform-specifieke EEPROM-codering levert.

Omgaan met AOC zoals koperkabel.

AOC-kabels zijn lichter en flexibeler dan DAC, maar bevatten nog steeds glasvezel en actieve opto-elektronica. Vermijd beknelling, scherpe bochten onder de gespecificeerde minimale buigradius en trekspanning op de connectorbehuizing.

Veelgestelde vragen over actieve optische kabels

Wat betekent AOC in netwerken?

AOC staat voor Actieve Optische Kabel. Het is een op glasvezel-kabel gebaseerd met geïntegreerde actieve transceivercomponenten aan beide uiteinden, ontworpen om rechtstreeks op standaard switch-, server- of opslagpoorten aan te sluiten.

Wat is het verschil tussen AOC en DAC?

Een DAC-kabel (Direct Attach Copper) verzendt elektrische signalen via koperen twinax en is het meest geschikt voor zeer korte -rackverbindingen (doorgaans 1–5 m). Een AOC zet het signaal om in licht en verzendt het via glasvezel, waardoor langere afstanden (tot 30-100 m, afhankelijk van de snelheid) worden ondersteund met een lager gewicht en EMI-immuniteit. DAC is goedkoper en verbruikt minder stroom voor korte verbindingen; AOC is praktischer als bereik, kabeldichtheid of elektromagnetische ruis een probleem zijn.

Is een AOC-kabel hetzelfde als een glasvezelpatchkabel?

Nee. Aglasvezel patchkabelis een passieve kabel die twee afzonderlijke optische transceivers met elkaar verbindt. Een AOC integreert de elektronica van de zendontvanger in de kabelconstructie zelf, zodat er geen aparte optica nodig is.

Wat is de maximale afstand van een AOC-kabel?

De maximale afstand varieert afhankelijk van de snelheid en het product.. 10G SFP+ AOC-kabels kunnen maximaal 100 meter reiken. Bij 25G en 100G varieert het typische maximale bereik van 30 m tot 100 m. Bij 400G ondersteunen de meeste AOC-producten momenteel tot 30 m. Controleer altijd het specifieke productdatablad voor bevestigde bereikspecificaties.

Heeft een AOC-kabel stroom nodig?

Ja. Beide uiteinden van een AOC bevatten actieve elektronica (laserdriver, fotodetector en besturingscircuits) die stroom halen uit de hostpoort. Het stroomverbruik ligt doorgaans tussen 0,5 W en 3,5 W per uiteinde, afhankelijk van de snelheid en het ontwerp.

Ondersteunen AOC-kabels DOM- of DDM-monitoring?

Sommige AOC-kabels ondersteunen Digital Optical Monitoring (DOM), ook bekend als Digital Diagnostics Monitoring (DDM), dat realtime metingen levert van optisch vermogen, temperatuur, voedingsspanning en laservoorspanningsstroom. Niet alle AOC-producten ondersteunen echter DOM - controleer de productspecificatie of het gegevensblad voordat u ervan uitgaat dat deze functie beschikbaar is.

Kan ik compatibele AOC-kabels van derden- gebruiken met Cisco-, Arista-, Juniper- of NVIDIA-switches?

Ja, op voorwaarde dat de AOC correct is gecodeerd voor het doelplatform. AOC-kabels van derden- maken gebruik van EEPROM-leverancierscodering om zichzelf te identificeren bij het hostapparaat. Een gerenommeerde leverancier codeert, test en valideert kabels voor specifieke switchmodellen en firmwareversies. Bij sommige switchplatforms is het uitschakelen van de validatiecontroles van de transceiver mogelijk, maar dit wordt niet aanbevolen voor productieomgevingen.

Kunnen AOC-kabels 400G- of 800G-netwerken ondersteunen?

Ja. 400G AOC-kabels gebruikenQSFP-DDof OSFP-vormfactoren zijn in de handel verkrijgbaar. 800G AOC-producten beginnen op te duiken nu de volgende- generatie switchplatforms en netwerk-ASIC's op de markt komen. Bij deze snelheden moeten de FEC-vereisten, de rijstrookconfiguratie en de thermische beperkingen zorgvuldig worden gecontroleerd. De QSFP-DD MSA en OSFP MSA definiëren de mechanische en elektrische specificaties voor deze interfaces.

Is AOC geschikt voor AI-datacenternetwerken?

AOC is een van de vele kabeltypen die worden gebruikt in AI-datacenterstructuren. Het werkt goed voor GPU's met een gemiddeld-bereik-om-te schakelen en te schakelen-om-verbindingen te wisselen waarbij het gewicht en de dichtheid van de kabel van belang zijn. AI-clusters zijn echter ook sterk afhankelijk van DAC voor zeer korte in-rackverbindingen en van discrete optica voor langere inter-pod- of inter-clusterverbindingen. De keuze hangt af van de afstand, het stroombudget en de platformcompatibiliteit.

Zijn AOC-kabels hot-swappable?

De meeste AOC-kabels zijn ontworpen voor hot{0}}swap -. U kunt ze aansluiten of verwijderen terwijl het hostapparaat is ingeschakeld, net als een standaard inplugbare transceiver. Controleer echter altijd hotswap-ondersteuning in de documentatie van het hostapparaat, aangezien sommige platforms mogelijk specifieke procedures vereisen.

Hoe los ik problemen op met een AOC-koppeling die niet verschijnt?

Controleer eerst of de kabel aan beide uiteinden goed op zijn plaats zit. Controleer de schakelaar-CLI op herkenning en status van de transceiver. Als het apparaat 'niet-ondersteunde transceiver' rapporteert, komt de EEPROM-codering mogelijk niet overeen. - Neem contact op met de leverancier. Inspecteer de uiteinden van de connector- op vervuiling. Controleer voor breakout-koppelingen of de poort breakout-modus is ingeschakeld in de switchconfiguratie. Als de verbinding actief maar instabiel is, controleer dan de FEC-instellingen en controleer de DOM-metingen op abnormale temperatuur of optisch vermogen.

Conclusie

Actieve optische kabels vervullen een specifieke en belangrijke rol in de moderne datacenterbekabeling: ze bieden een groter bereik dan koper, minder bulk dan dikke twinax-assemblages en eenvoudiger implementatie dan afzonderlijke optische transceivers gecombineerd met glasvezelpatchkabels. Ze zijn vooral waardevol in bladweefsels met een hoge-dichtheid-, AI- en HPC-clusters en elke omgeving waar tientallen of honderden cross-racklinks snel moeten worden geïnstalleerd en netjes moeten worden beheerd.

Maar AOC is geen universele oplossing. Zeer korte verbindingen worden beter bediend door passieve DAC. Gestructureerde bekabelingsomgevingen met patchpanelen en frequente re-patches vereisen discrete optica en glasvezel. En bij elk snelheidsniveau moet de platformcompatibiliteit worden geverifieerd voordat kabels worden besteld.

Voordat u zich aan AOC verbindt, moet u de poortvormfactor, datasnelheid, kabelpadlengte, leverancierscompatibiliteit, FEC-vereisten, stroom- en thermisch budget en DOM-ondersteuning bevestigen. Werk samen met een leverancier die platform-specifieke codering, tests vóór- verzending en responsieve technische ondersteuning biedt. Een goed-gekozen AOC-kabel vereenvoudigt de implementatie en ondersteunt betrouwbare hoge-snelheidsconnectiviteit -, maar alleen als deze is afgestemd op de juiste link, de juiste afstand en het juiste platform.
