Glasvezelpolariteit is een van de meest over het hoofd geziene details bij een glasvezelverbinding - en een van de meest frustrerende als er iets misgaat. Een kabel kan schoon zijn, connectoren kunnen de inspectie doorstaan en optisch verlies kan binnen de specificaties worden gemeten, maar de link weigert nog steeds tot stand te komen. In veel gevallen is de oorzaak eenvoudig: de zendzijde van het ene apparaat bereikt de ontvangstzijde van het andere apparaat niet.
Deze gids behandelt hoe glasvezelpolariteit werkt in duplex- en MPO/MTP-systemen, de verschillen tussen polariteitsmethoden A, B, C, U1 en U2, en hoe u Tx/Rx-mismatches kunt diagnosticeren en voorkomen tijdens installatie of onderhoud.
Snel antwoord:Vezelpolariteit betekent dat de vezeldraden zo worden gerangschikt dat elke zender (Tx) verbinding maakt met de juiste ontvanger (Rx) aan het andere uiteinde. Bij duplexverbindingen is hiervoor doorgaans een A-naar-B-patchkabel vereist. In MPO/MTP-systemen wordt de polariteit bepaald door het type trunkkabel, het cassetteontwerp, de adapteroriëntatie en de patchkabelconfiguratie die samenwerken als een op elkaar afgestemd systeem.
Wat is glasvezelpolariteit in glasvezelbekabeling?
Vezelpolariteit beschrijft hoe optische vezels zo zijn gerangschikt dat zenders en ontvangers correct verbinding maken via een link. Bij elke glasvezelverbinding moet de zender (Tx) op het ene apparaat de ontvanger (Rx) op het andere apparaat bereiken. Als Tx verbinding maakt met Tx, of Rx verbinding maakt met Rx, kunnen er geen gegevens stromen.
In een duplexvezelverbinding worden twee vezels gebruikt - waarvan er één verkeer in elke richting transporteert. Dit is in het kort duidelijkglasvezel patchsnoer, maar het wordt complexer als het kanaal patchpanelen, adapters, cassettes, trunkkabels en meer bevatMPO/MTP-connectoren. Elke component in het pad kan de uiteindelijke Tx/Rx-uitlijning beïnvloeden.
Waarom glasvezelpolariteit belangrijk is bij duplex glasvezelverbindingen
Een duplex glasvezelverbinding is ontworpen voor bidirectionele communicatie. Eén streng zorgt voor verzending; de andere handvatten ontvangen. De polariteitsrelatie moet van begin tot eind gelden:
- Apparaat A Tx maakt verbinding met apparaat B Rx.
- Apparaat B Tx wordt aangesloten op apparaat A Rx.
Wanneer deze relatie wordt verbroken, kunnen de symptomen misleidend zijn. Een technicus ziet mogelijk schone en acceptabele eindvlakkeninvoegverliesmetingen, maar de schakelpoort blijft uitgeschakeld of de zendontvanger rapporteert geen ontvangen signaal. Voordat u transceivers vervangt of connectoren opnieuw-reinigt, is het de moeite waard om te controleren of de Tx- en Rx-paden correct worden gekruist.
Daarom moet de polariteit vóór de installatie worden gepland, tijdens het testen worden geverifieerd en worden gedocumenteerd zodra de link live is.
A-naar-B versus A-naar-A glasvezelpatchkabels: wat is het verschil?
Duplex patchkabels worden gemarkeerd door vezelposities -, meestal aangeduid met A en B. De twee meest voorkomende polariteitsconfiguraties zijn A-naar-B en A-naar-A, en het vermengen ervan is een van de meest voorkomende oorzaken van Tx/Rx-problemen in het veld.
A-naar-B dubbelzijdig patchsnoer (crossover)
Een A-naar-B-patchsnoer kruist de twee vezelposities van het ene uiteinde naar het andere. Positie A bij de ene connector komt uit op positie B bij de tegenoverliggende connector. Deze kruising zorgt ervoor dat de Tx-zijde op het ene apparaat de Rx-zijde op het andere apparaat bereikt, wat de meeste standaard duplexverbindingen vereisen.
Voor typische apparatuur-om-patch-paneel of switch-om-duplexverbindingen te schakelen, is A-naar-B de standaardstandaard.
A-naar-een duplex-patchsnoer (recht-doorvoer)
Een A-naar-A-patchsnoer behoudt dezelfde vezelpositie van begin tot eind. - Positie A blijft op positie A. Het voert de crossover-functie niet uit. A-naar-A-snoeren worden gebruikt bij specifieke polariteitsmethoden of systeemontwerpen waarbij de crossover elders in het kanaal plaatsvindt (zoals in een cassette of trunk). Als u er een gebruikt zonder het volledige kanaalontwerp te begrijpen, kan dit de exacte polariteitsmismatch introduceren die u probeert te vermijden.
Tip van de technicus:TweeLC-duplexpatchkabels kunnen er fysiek identiek uitzien - dezelfde connector, dezelfde glasvezelmodus, dezelfde kleur van de behuizing - maar hebben tegengestelde polariteit. Controleer altijd of het snoer A-naar-B of A-naar-A is voordat u gaat patchen. De markering wordt meestal afgedrukt op de connectorhuls of kabelmantel.

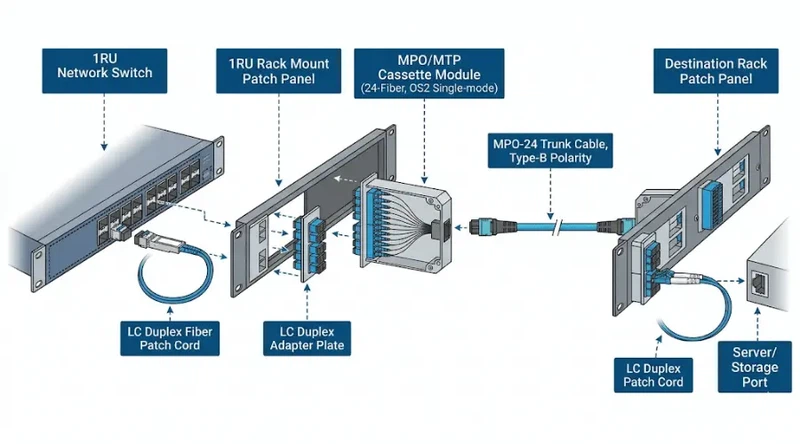

MPO/MTP-polariteit: waarom multi-glasvezelsystemen complexer zijn
MPO- en MTP-connectoren bevatten meerdere vezels - gewoonlijk 8, 12 of 24 - in één enkele ferrule. Ze worden veel gebruikt in gestructureerde bekabeling in datacenters, omdat ze trunkverbindingen met hoge-dichtheid, op cassettes-gebaseerde breakout-systemen en migratiepaden naar hogere snelheden ondersteunen. Zie dit voor een gedetailleerde vergelijking van de twee connectorstandaardenMTP versus MPO-selectiegids.
Polariteit in MPO-systemen is complexer omdat verschillende componenten samenwerken om de uiteindelijke Tx/Rx-toewijzing te bepalen:
- MPO/MTP-trunkkabeltype (type A, B of C)
- Oriëntatie van connectorsleutel (sleutel omhoog of sleutel omlaag)
- Mannelijke of vrouwelijke pinnen
- Interne bedrading van cassette of module
- Adaptertype (toets-omhoog-naar-toets-omhoog of toets-omhoog-naar-toets-omlaag)
- Duplex patchkabelpolariteit aan elk uiteinde
- Of de toepassing nu gebruik maakt van parallelle optica of duplex breakout
Elk onderdeel moet overeenkomen met de gekozen polariteitsmethode. Eén enkel niet-overeenkomend onderdeel - één verkeerde cassette, één verkeerd patchsnoer - kan het Tx/Rx-pad over het hele kanaal verbreken.
MPO Type A-, Type B- en Type C-trunkkabels uitgelegd
De vezelposities binnen een MPO-trunkkabel bepalen hoe de polariteit door de link wordt gevoerd. De drie standaard trunktypen, gedefinieerd in deTIA-568.3-E bekabelingsstandaard, Zijn:
Typ A - Rechtdoor-Door
In een Type A-trunk komt vezelpositie 1 aan het ene uiteinde aan op positie 1 aan het andere uiteinde, positie 2 op positie 2, enzovoort. De connector aan het ene uiteinde is sleutel-omhoog; het andere uiteinde is de sleutel-naar beneden. Dit lijkt intuïtief, maar omdat er geen crossover in de trunk zit, moet de polariteitsomkering ergens anders plaatsvinden -, meestal via een ander type patchkabel aan het ene uiteinde van het kanaal. Veldtechnici die met Methode A-systemen werken, moeten meer dan één type patchkabel beheren en dienovereenkomstig labelen.
Type B - Omgekeerd
In een type B-trunk zijn de vezelposities omgekeerd -tot-eind: positie 1 wordt toegewezen aan positie 12 (in een 12-vezel MPO), positie 2 wordt toegewezen aan positie 11, enzovoort. Beide connectoren zijn sleutel-up. Deze omkering maakt vaak standaard A-naar-B duplex patchkabels aan beide uiteinden mogelijk, wat de bediening op het patchpaneel vereenvoudigt. Type B-trunks zijn gebruikelijk in gestructureerde bekabelingsomgevingen en vormen de basis voor methoden B, U1 en U2.
Type C - Paar-Omgedraaid
In een Type C-trunk worden aangrenzende vezelparen omgedraaid: positie 1 wordt toegewezen aan positie 2, positie 2 wordt toegewezen aan positie 1, positie 3 wordt toegewezen aan positie 4, enzovoort. Deze crossover op twee-niveaus maakt Type C handig voor duplextoepassingen, omdat de kofferbak zelf de omslag afhandelt. Deze paar-specifieke mapping kan echter de flexibiliteit beperken bij het migreren naar parallelle optische interfaces die alle vezels tegelijkertijd gebruiken in plaats van in duplexparen.
Voor hulp bij het kiezen tussen trunk- en breakout-configuraties, zie ditgids voor MPO-kabeltypen.
Polariteitsmethoden A, B, C, U1 en U2 vergeleken
DeANSI/TIA-568.3-E-standaardbeschrijft vijf methoden voor monsterpolariteit. Elke methode definieert een compleet systeem. - Het trunktype, het cassetteontwerp, de adapterconfiguratie en de polariteit van de patchkabel moeten allemaal overeenkomen. De standaard stelt expliciet dat verschillende polariteitsmethoden niet interoperabel zijn en niet binnen hetzelfde kanaal mogen worden gemengd.
| Methode | Kofferbaktype | Kernconcept | Belangrijkste voordeel | Sleutelbeperking |
|---|---|---|---|---|
| A | Type A (recht-door) | Vezelposities behouden via de kofferbak; flip gebeurt bij patchsnoer of cassette | Eenvoudige trunktoewijzing | Er zijn mogelijk verschillende soorten patchkabels aan tegenovergestelde uiteinden nodig |
| B | Type B (omgekeerd) | Vezelposities omgekeerd-naar-eind in de kofferbak | Standaard A-tot-B-patchsnoeren aan beide uiteinden in vele uitvoeringen | Cassetteoriëntatie en etikettering moeten zorgvuldig worden beheerd |
| C | Type C (paar-omgedraaid) | Aangrenzende paren draaiden zich om in de kofferbak | Kofferbakhandgrepen paren crossover; schoon voor duplexverbindingen | Minder flexibel voor parallelle optische migratie |
| U1 | Type B | Universele methode voor op array-gebaseerde duplexkanalen | Dezelfde componenten en patchkabeltype aan beide uiteinden | Vereist bijpassende U1-cassettes over het hele kanaal |
| U2 | Type B | Universele methode met verschillende cassette-overgangslogica | Ondersteunt duplex- en bepaalde breakout-ontwerpen | Vereist op elkaar afgestemde U2-componenten; niet uitwisselbaar met U1 |
Methode A Polariteit: Recht-Via MPO Trunk
Methode A gebruikt een rechte-trunk van Type A. Omdat de trunk de vezelposities behoudt, moet de Tx/Rx-crossover elders worden geïntroduceerd -, meestal via verschillende soorten patchkabels aan het ene uiteinde van het kanaal, of via de cassettebedrading. Dit werkt goed in systemen die er omheen zijn ontworpen, maar vereist een zorgvuldige etikettering. Als een technicus het verkeerde patchsnoer uit de reservebak pakt, kan de verbinding mislukken, ook al ziet de kabel er vanaf de voorkant van het paneel correct uit.
Methode B Polariteit: omgekeerde MPO-trunk
Methode B maakt gebruik van een type B omgekeerde trunk, waardoor A-naar-B duplex patchkabels aan beide uiteinden in veel cassette-gebaseerde systemen mogelijk zijn. Deze operationele eenvoud bij het patchpaneel is de belangrijkste reden dat methode B op grote schaal wordt toegepast bij gestructureerde bekabeling in datacenters. Het nadeel-is dat cassettes en adapters correct moeten worden gespecificeerd en geïnstalleerd - een cassette die is ontworpen voor methode A zal geen correcte polariteit produceren in een methode B-kanaal.
Methode C-polariteit: paar-Omgedraaide MPO-trunk
Methode C maakt gebruik van een type C-paar-omgedraaide trunk. De trunk verwerkt elk duplexpaar-crossover intern, wat de selectie van cassette- en patchkabels voor pure duplextoepassingen kan vereenvoudigen. Omdat de pair-flipped mapping echter is geoptimaliseerd voor duplexparen in plaats van volledige-array parallelle transmissie, is Methode C mogelijk minder geschikt voor netwerken die van plan zijn te migreren naar 400G of 800G parallelle optische interfaces die alle vezels tegelijkertijd aansturen.
Ontwerpopmerking:Voor stabiele duplex-netwerken zonder geplande parallelle optische migratie is Methode C een redelijke keuze. Voor omgevingen die kunnen overstappen naar op hogere-snelheid gebaseerde MPO--transceivers, bevestigt u het migratiepad voordat u standaardiseert op een paar-omgedraaid trunkontwerp.
Methoden U1 en U2: universele polariteit voor moderne datacenters
U1 en U2 zijn universele polariteitsmethoden die zijn geïntroduceerd in de ANSI/TIA-568.3-E-revisie. Beide zijn gebouwd rond Type B-trunks en A-naar-B-patchkabels, maar ze gebruiken verschillende cassette- of module-overgangsontwerpen om een consistente Tx/Rx-uitlijning te bereiken.
Het belangrijkste voordeel van U1 en U2 is operationele uniformiteit: beide uiteinden van het kanaal gebruiken hetzelfde patchkabeltype en het systeem is ontworpen om verwarring tijdens verplaatsingen, toevoegingen en wijzigingen te verminderen. Voor nieuwe datacenterconstructies zijn deze methoden de moeite waard om te evalueren, omdat ze zijn ontworpen met schaalbaarheid en veldconsistentie in gedachten. Alle componenten - trunks, cassettes, adapters en patchkabels - moeten echter worden geleverd als een aangepast U1- of U2-systeem. U1- en U2-componenten zijn niet onderling uitwisselbaar.
Hoe u de juiste polariteitsmethode kiest voor MPO/MTP-bekabeling
Voor eenvoudige duplexapparatuurverbindingen
Standaard A-naar-B duplexpatchsnoerenzijn de praktische standaard. Voordat u ervan uitgaat dat de verbinding correct is, moet u de Tx/Rx-oriëntatie van de transceiver en de poortlabels van het patchpaneel bevestigen. Sommige zendontvangers keren de verwachte Tx/Rx-posities om.
Voor MPO-naar-LC-cassettekoppelingen
Kies één polariteitsmethode en pas deze consistent toe op trunks, cassettes, adapters en patchkabels. Meng Methode A-cassettes niet met Method B-trunks of andersom. Bij het bestellenMPO breakout-kabelsControleer of de breakout-toewijzing overeenkomt met de geselecteerde polariteitsmethode.
Voor gestructureerde bekabeling in datacenters
Geef prioriteit aan herhaalbaarheid en documentatie. Een polariteitsmethode waarbij beide uiteinden hetzelfde patchsnoertype gebruiken, waarbij de cassettes aan beide uiteinden identiek zijn en waarbij de etikettering ondubbelzinnig is, zal het aantal fouten tijdens de levensduur van de installatie verminderen. Methoden B, U1 en U2 scoren doorgaans goed op deze criteria.
Voor toekomstige parallelle optica en 400G/800G-migratie
Als de bekabelingsinfrastructuur later parallelle optische - 400G-SR8-, 800G- of multi-baan-breakout-toepassingen - ondersteunt, moet de polariteitsmethode worden geselecteerd voordat trunks en cassettes worden aangeschaft. Een ontwerp dat werkt voor de hedendaagse duplex LC-poorten is mogelijk niet compatibel met de op MPO-gebaseerde apparatuurpoorten van morgen. Bij methoden die afhankelijk zijn van pair{9}}flipping (methode C) is mogelijk herbekabeling- nodig wanneer het netwerk overschakelt naar parallelle interfaces.
Voor breakout-toepassingen
Breakout-applicaties verbinden één hoge-snelheid MPO-poort met meerdere lagere- duplexpoorten. Polariteit in deze scenario's is zowel een bekabelingsprobleem als een probleem met het in kaart brengen van poorten. Controleer vóór de implementatie het breakout-type van de transceiver, de MPO-glasvezelpositietoewijzingen, de nummering van de duplexpoorten, de polariteit van de patchkabels en de toewijzing van switch-/serverpoorten. Voor richtlijnen over de selectie van breakout-kabels, zie ditMPO breakout-kabelgeleider.
Veelvoorkomende fouten met betrekking tot de polariteit van vezels en hoe u deze kunt vermijden
Fout 1: Ervan uitgaande dat alle duplex-patchkabels hetzelfde zijn
Twee LC duplex patchkabels kunnen identiek zijn qua connectortype, glasvezelmodus en kabellengte, maar hebben tegengestelde polariteit - de ene A-naar-B, de andere A-naar-A. Het kiezen van de verkeerde uit een gemengde inventaris is een van de meest voorkomende veldfouten. Bewaar A-tot-B en A-tot-A aandelen duidelijk gescheiden en geëtiketteerd.
Fout 2: Componenten van verschillende polariteitsmethoden mengen
Methoden A, B, C, U1 en U2 zijn ontwerpen op volledig systeem-niveau. Het vervangen van een Methode A-cassette door een Methode B-cassette - of het plaatsen van een Type C-trunk in een Methode B-kanaal - zal waarschijnlijk het Tx/Rx-pad verbreken. Als de link na het vervangen van componenten niet meer werkt, controleer dan of de vervanging overeenkomt met de geïnstalleerde polariteitsmethode voordat u andere oorzaken onderzoekt.
Fout 3: Een dode schakel behandelen als een verliesprobleem
Een polariteitsfout veroorzaakt zelfs een dode verbindinginvoegverliesvalt binnen de specificaties. Het symptoom is doorgaans dat er Tx-licht aanwezig is aan het ene uiteinde, maar geen Rx-meting aan het andere uiteinde - of een schakelpoort die ondanks schone eindvlakken uitgeschakeld blijft. Als de verliestest slaagt maar de link niet verschijnt, controleer dan de Tx/Rx-toewijzing voordat u de hardware opnieuw-opschoont of vervangt.
Fout 4: Negeren van de interne bedrading van de cassette
MPO-naar-LC-cassettes bevatten interne vezelovergangen. Het LC-poortnummer op het voorpaneel- vertelt u niet altijd op welke MPO-glasvezelpositie deze is toegewezen. Gebruik bij het oplossen van problemen de documentatie van de fabrikant om de interne mapping te traceren in plaats van aan te nemen dat poort 1 aan de voorkant overeenkomt met positie 1 op de MPO.
Fout 5: APC- en UPC-connectoren koppelen
Polariteit is niet het enige fysieke compatibiliteitsprobleem.APC (schuin fysiek contact)en UPC-connectoren (ultra fysiek contact) hebben verschillende eindvlakgeometrieën. Het koppelen van een APC-connector met een UPC-adapter - of omgekeerd - kan beide oppervlakken beschadigen en de signaalkwaliteit verslechteren. APC-connectoren zijn doorgaans te herkennen aan hun groene kleurcodering.
Fout 6: Geen documentatie
Als de polariteit niet wordt gedocumenteerd, wordt elke toekomstige onderhoudsgebeurtenis giswerk. In omgevingen met een hoge -dichtheid en frequente verplaatsingen, toevoegingen en wijzigingen leiden ontbrekende polariteitsrecords tot herhaalde probleemoplossing en vermijdbare downtime. Noteer voor elk kanaal de polariteitsmethode, het trunktype, het cassettetype, het patchkabeltype en de poorttoewijzing.
Hoe u de glasvezelpolariteit veilig kunt testen en oplossen
Wanneer er geen glasvezelverbinding komt, voorkomt een gestructureerde aanpak tijdverspilling. Doorloop deze stappen in volgorde.
Stap 1: Identificeer de beoogde polariteitsmethode
Begin met de ontwerpdocumentatie. Bepaal of het kanaal is gebaseerd op methode A, B, C, U1 of U2. Als er geen documentatie is, controleer dan de componentlabels, onderdeelnummers van de fabrikant en markeringen op de trunkkabel.
Stap 2: Controleer de polariteit van het patchsnoer
Controleer of de duplex patchkabels aan beide uiteinden A-naar-B of A-naar-A zijn. Eén verkeerd patchsnoer aan het ene uiteinde keert het hele Tx/Rx-pad om.
Stap 3: Controleer de compatibiliteit van de MPO-trunk en cassette
Controleer of het MPO-trunktype, het cassettetype, de oriëntatie van de adaptersleutel en de poortnummering allemaal tot hetzelfde polariteitssysteem behoren. Let op cassettes die mogelijk tijdens onderhoud zijn vervangen of verplaatst.
Stap 4: Identificeer de actieve verzendzijde
Veiligheidswaarschuwing:Kijk nooit rechtstreeks in een glasvezelpoort of connectoruiteinde. Optische straling -, vooral bij golflengten van 1310 nm en 1550 nm - is onzichtbaar voor het oog en kan schade aan het netvlies veroorzaken. DeAmerikaanse Occupational Safety and Health Administration (OSHA)classificeert laserstraling als een gevaar op de werkplek dat passende controles vereist. Gebruik een visuele foutzoeker, live-vezeldetector of gekalibreerde optische vermogensmeter om de actieve zendvezel veilig te identificeren.
Stap 5: Test beëindigen-om-de continuïteit te beëindigen
Gebruik de juiste glasvezeltestapparatuur om te bevestigen dat elk zendpad de verwachte ontvangstpositie bereikt. Voor MPO-systemen test u elke vezelpositie afzonderlijk volgens de geselecteerde polariteitsmethode.
Stap 6: Documenteer de geverifieerde mapping
Nadat u het probleem heeft opgelost, werkt u de koppelingsrecords bij. Vermeld de poortnummers van het patchpaneel, de cassette-ID's, de trunk-ID's, de polariteitsmethode en het type patchsnoer aan elk uiteinde.
Beknopte handleiding voor het oplossen van problemen met polariteit
| Symptoom | Mogelijke polariteitsoorzaak | Wat te controleren |
|---|---|---|
| Link licht uit aan beide zijden | Tx/Rx omgekeerd aan beide uiteinden | Controleer de patchkabel A-naar-B aan elk uiteinde |
| Tx-lampje aanwezig, maar geen Rx-meting aan het uiteinde | Tx bereikt Tx in plaats van Rx | Controleer het polariteitstype van de patchkabel; probeer de LC-duplexclip om te draaien |
| Verbinding mislukt na vervanging van cassette | Nieuwe cassette is van een andere polariteitsmethode | Controleer of de cassette overeenkomt met het trunktype en de geïnstalleerde methode |
| Link werkt na het omdraaien van de LC-connector | Duplexpolariteit komt niet overeen | Identificeer het juiste type patchsnoer; inventarislabels bijwerken |
| MPO-kanaal mislukt na trunkwissel | Vervangende kofferbak is een ander MPO-type (A/B/C) | Controleer of het trunktype overeenkomt met de polariteitsmethode van het kanaal |
Wat u moet bevestigen voordat u glasvezelpolariteitscomponenten bestelt
Polariteitsfouten ontstaan vaak in de aanbestedingsfase. Voordat u trunks, cassettes, patchkabels of adapters bestelt, moet u de volgende parameters controleren om er zeker van te zijn dat alle componenten samenwerken als een op elkaar afgestemd systeem:
- Polariteit methode- A, B, C, U1 of U2
- MPO-trunktype- Type A, Type B of Type C (moet overeenkomen met de polariteitsmethode)
- Vezeltelling- 8, 12 of 24 vezels per MPO-connector
- Geslacht van connector- mannelijk (met pinnen) of vrouwelijk (zonder pinnen)
- Sleuteloriëntatie--toets-omhoog of toets-omlaag aan elk uiteinde
- Type eindgezicht- APC of UPC (niet combineren)
- Interne mapping van cassette- moet overeenkomen met de polariteitsmethode
- Polariteit duplex patchsnoer- A-naar-B of A-naar-A, zoals vereist door de methode
- Vezelmodus- enkele-modus ofmultimode (OM1–OM5)
Het bestellen van componenten zonder deze parameters te verifiëren aan de hand van de geïnstalleerde polariteitsmethode is een van de meest voorkomende bronnen van polariteitsfouten na- de installatie.
Best practices voor het voorkomen van glasvezelpolariteitsproblemen bij datacenterbekabeling
Goed polariteitsbeheer is een ontwerpdiscipline, geen praktijkoplossing. De volgende werkwijzen verminderen polariteitsfouten gedurende de levenscyclus van een installatie.
Standaardiseer op één polariteitsmethode per kanaalontwerp. Vermijd mengmethoden, tenzij er een gedocumenteerde, technische reden is. Kies indien mogelijk een methode die hetzelfde type patchkabel gebruikt aan beide uiteinden van het kanaal - dit elimineert een van de meest voorkomende veldfouten.
Koop trunks, cassettes, adapters en patchkabels als een op elkaar afgestemd systeem uit een consistente productlijn. Mixen tussen leveranciers- is technisch mogelijk, maar verhoogt het risico op niet-overeenkomende interne bedrading of etiketteringsconventies. Voor begeleiding bijglasvezelkabel installatiebest practices, plan polariteitsbeslissingen vanaf het begin in de installatieworkflow.
Label beide uiteinden van elke verbinding met de polariteitsmethode, het trunktype, poortnummers en vezelposities. Bij patchpanelen met hoge- dichtheid is duidelijke labeling het verschil tussen een patchtaak van vijf- minuten en een probleemoplossingssessie van dertig- minuten.
Houd de patchkabelinventaris eenvoudig. Het handhaven van te veel polariteitstypes in hetzelfde voorraadgebied leidt tot veldfouten. Standaardiseer waar mogelijk op A-naar-B-patchkabels en ontwerp het kanaal rond die standaard.
Inspecteer en reinig de connectoren voordat u de polariteit test. Vuile connectoren veroorzaken aparte symptomen - hoge verliezen, intermitterende verbindingen - die polariteitsproblemen kunnen maskeren of nabootsen. Voltooi eerst de fysieke inspectie en controleer vervolgens de Tx/Rx-toewijzing. Zie dit voor meer informatie over de prestaties van connectorenGids voor LC-vezelconnectoren.
Train technici op het gebied van Tx/Rx-logica. Een basiskennis van het zenden-naar-ontvangen van kaarten - en de mogelijkheid om de polariteitsmarkeringen van patchsnoeren te lezen - voorkomt een groot deel van de installatiefouten.
Plan voor toekomstige snelheden. Als de infrastructuur in de toekomst 400G of 800G parallelle optica ondersteunt, kies dan een polariteitsmethode en trunktype die geschikt zijn voor volledige-arraytransmissie, en niet alleen voor het in kaart brengen van duplexparen.
Veelgestelde vragen over glasvezelpolariteit
Wat is vezelpolariteit in eenvoudige bewoordingen?
Vezelpolariteit betekent dat de vezeldraden zo worden gerangschikt dat elke zender (Tx) verbinding maakt met de juiste ontvanger (Rx) aan het andere uiteinde van de verbinding. Als deze opstelling verkeerd is, zal de verbinding niet werken, ook al zijn de kabel en connectoren in goede staat.
Wat gebeurt er als de polariteit van de vezels verkeerd is?
De verbinding mislukt omdat de zender op het ene apparaat licht naar de zender op het andere apparaat stuurt in plaats van naar de ontvanger. De kabel kan de fysieke inspectie en verliestest doorstaan, maar de netwerkverbinding komt niet tot stand.
Is A-naar-B hetzelfde als een crossover-patchkabel?
Bij duplexvezelpatchkabels kruist een A-naar-B-kabel de twee vezelposities van het ene uiteinde naar het andere. Deze kruising handhaaft de Tx-naar-Rx-relatie die de meeste duplexverbindingen vereisen.
Kan ik de polariteit corrigeren door de LC-duplexconnector om te draaien?
Het omdraaien van een duplex LC-connector kan in sommige gevallen een eenvoudige Tx/Rx-mismatch corrigeren, maar het is geen betrouwbare oplossing voor gestructureerde bekabelingskanalen. Controleer altijd de volledige polariteitsmethode - trunktype, cassettebedrading en patchkabeltype - voordat u vertrouwt op een connector-flip als permanente oplossing.
Wat is het verschil tussen MPO Type A-, Type B- en Type C-trunks?
Type A is recht-door (vezelposities behouden), Type B is omgekeerd (posities gespiegeld van eind- naar-einde), en Type C is paar-omgedraaid (aangrenzende paren gekruist). Elk trunktype ondersteunt verschillende polariteitsmethoden en deze mogen niet door elkaar worden vervangen zonder -het kanaal opnieuw te ontwerpen. Voor een diepere vergelijking, zie dit overzicht vanMPO-kabeltypen en hoe u hiertussen kunt kiezen.
Welke glasvezelpolariteitsmethode is het beste voor een nieuw datacenter?
Er bestaat niet één beste methode voor elke omgeving. Voor nieuwe builds worden methoden B, U1 en U2 gewoonlijk geëvalueerd omdat ze Type B-trunks gebruiken en kunnen standaardiseren op A-naar-B-patchkabels aan beide uiteinden. De juiste keuze hangt af van de applicatiemix, breakout-vereisten en of de bekabeling toekomstige parallelle optiekmigratie moet ondersteunen.
Zijn polariteitsmethoden A, B en C uitwisselbaar?
Nee. Elke methode gebruikt een ander trunktype en componentlogica. Het mixen van een methode A-cassette in een methode B-kanaal - of het verwisselen van een Type C-trunk in een methode A-ontwerp - zal een onjuiste Tx/Rx-toewijzing opleveren.
Hebben polariteitsproblemen invloed op het invoegverlies?
Polariteit eninvoegverlieszijn aparte kwesties. Een kanaal kan een acceptabel verlies over elke vezel meten, maar faalt nog steeds als Tx en Rx niet correct zijn aangesloten. Verliestests alleen verifiëren de polariteit niet.
Is MPO-polariteit alleen belangrijk voor datacenters?
Nee. Polariteit is overal van belang waar MPO/MTP-trunks, cassettes of glasvezelsystemen met hoge dichtheid worden gebruikt -, inclusief bedrijfscampussen, uitzendfaciliteiten en telecomcentrales.
Conclusie
Glasvezelpolariteit zorgt ervoor dat optische zenders verbinding maken met de juiste ontvangers via elke link in het netwerk. Bij eenvoudige duplexverbindingen komt dit neer op het gebruik van de juiste A-naar-B-patchkabel. Bij gestructureerde MPO/MTP-bekabeling wordt polariteit een ontwerpbeslissing op systeem-niveau, waarbij trunks, cassettes, adapters, patchkabels en toekomstgerichte- migratieplanning betrokken zijn.
De meest betrouwbare aanpak is om één polariteitsmethode te kiezen, op elkaar afgestemde componenten aan te schaffen, elke link duidelijk te labelen, de Tx/Rx-toewijzing te verifiëren met de juiste testtools en het resultaat te documenteren. Wanneer polariteit wordt behandeld als een ontwerpdiscipline in plaats van als een bijzaak, worden glasvezelinstallaties sneller in gebruik, gemakkelijker te onderhouden en klaar voor de snelheid die daarna komt.
